GAIN MASTER 5/8

ANTENA SIRIO GAIN-MASTER ANTENA BASE 10, 11 & 12m 0.625 ONDA

SIRIO Gain Master 5/8. Antena Base en fibra de vidrio. 4 elementos más tramo bobina. Sin Radiales. Rango de frecuencia entre 25.5 y 30 MHz. No precisa no ajuste. Ganancia "real" por encima del estándar 5/8.

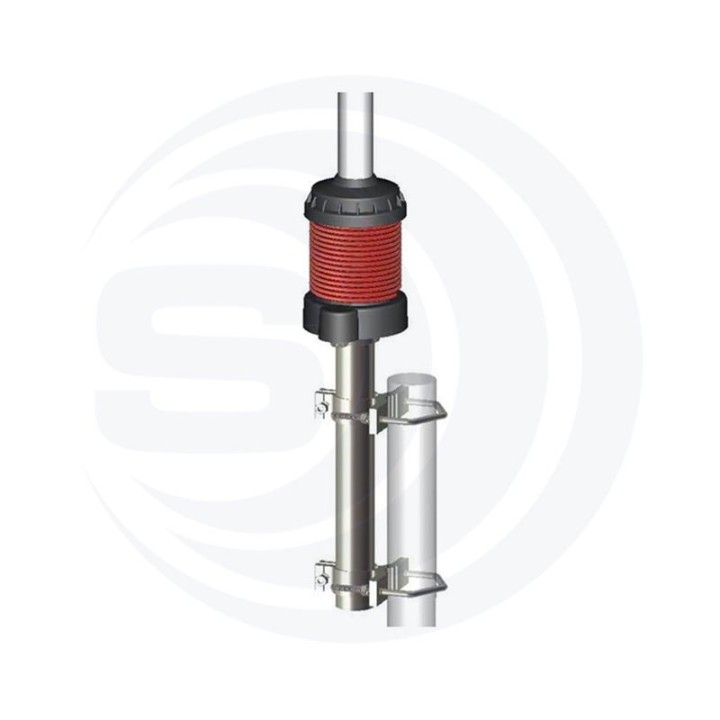

SIRIO Gain Master 5/8 es una antena base, de banda ancha, fabricada en fibra de vidrio de alta calidad.  4 elementos más tramo bobina.  Gain Master 5/8  0.625 lambda. Especial para 10m-Ham. Debido a su amplio ancho de banda, es 100% compatible para la banda de CB 27MHz. Rango de frecuencia entre 25.5 y 30 MHz. No precisa no ajuste. Hemos utilizado nuestros programas más avanzados para diseñar la antena por simulación electromagnética y lograr la máxima ganancia, optimizar el patrón de radiación, así como su ancho de banda. El diseño del elemento radiante (pendiente de patente) funciona como un dipolo alimentado al centro, por lo que todas las corrientes de RF en el radiante están en fase, esto permite prescindir del plano de tierra y no utilizar radiales. La bobina coaxial en la parte inferior funciona como choque RF, para el desacoplamiento óptimo del mástil y la línea de alimentación. El rendimiento y el ancho de banda de esta antena es superior a cualquier otra 5/8 del mercado, entre 1dB y 2dB  "reales" de ganancia por encima del estándar 5/8. Potencia máxima recomendada hasta 500W continuos. Longitud total total 7,36m.

Nota:

Gain Master 5/8 obtiene muy buenos resultados en la banda de 12m, con la ayuda de un acoplador.

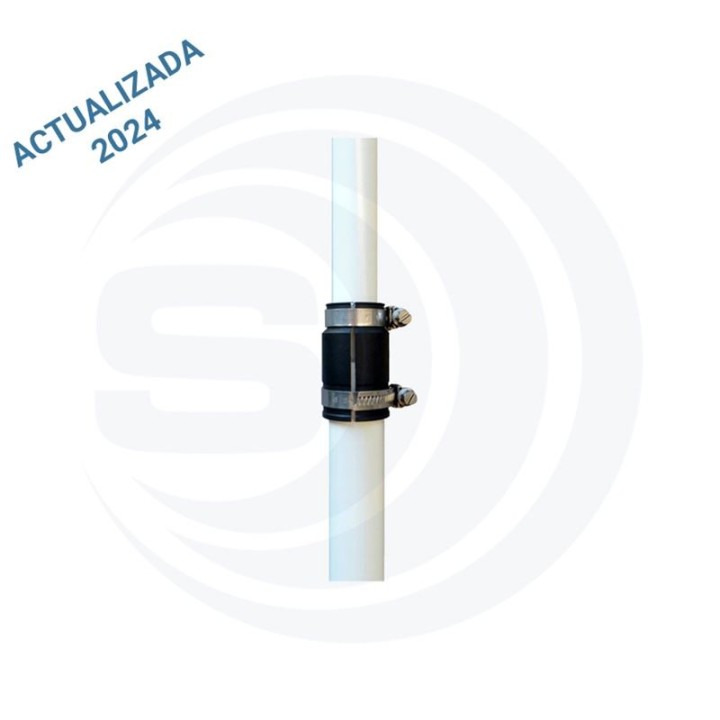

En enero de 2024 se añade un refuerzo entre el tramo bobina y el resto de la antena. se mejora la unión entre el tramo bobina

Observaciones:

Antena CB & 10 m de características y rendimiento excepcionales. Sin duda SIRIO marca nuevamente la referencia en antenas para 10 y 11m. Con una sola antena podemos trabajar sin necesidad de ajustes adicionales un rango fuera de lo común 25...30 MHz

CARACTERISTICAS

• Tipo: 0,625 Onda
• Dipolo vertical con alimetación al centro
• 400 CH CB + banda 10 m
• Rango de frecuencias: 25,5 - 30 MHz
• Ganancia: + 2dB sobre antena 5/8 tipica.
• Ancho de banda SWR: < 2 para 4500 KHz
• SWR. centro banda : = 1.1:1
• Ajustada de fábrica en el centro de la banda
• Impedancia: 50 Ohm, no balanceada
• Bajo ángulo de radiación para DX
• Polarización: Lineal - Vertical
• Radiación (plano horizontal): 360° omnidireccional
• Potencia: 500Watt TX - 1000 Watt. TRX
• Encapsulada en fibra de alta calidad
• Protección antiestática (cortocircuitada)
• Conector: UHF-Hembra SO239 HQ

Datos Mecánicos

• Longitud (aprox.): 7,36 m
• Peso(aprox.): 3 kg
• Longitud radiante : 6,85 m
• Diámetro mastil Ø 35-54 mm
• Materiales: Fibra, Aluminio AW6060, Cable coaxial baja pérdida, Cobre & Termoplastico con protección Ultra Violeta.

Código Fábrica: P/N 213220.00

Código P/N:2113220.00Plano de Tierra:-Nombre:GAIN MASTER 5/8Tipo:0.625 Lambda con alimentación al centroRadiación:OmnidireccionalImpedancia:50 OhmPolarización:VerticalÁngulo Radiación Plano H:360ºAncho de Banda A:4.5 MHz @ SWR <2Sistemas Compatibles:10m-Ham, 12m-Ham*, CB 27MHzGanancia Rango A:2db sobre 5/8 standarRendimiento Categoría:10Potencia Aplicable A:500 W Continuos - 1000W SSBConector A:PL HembraColor:BlancoCuerpo:FibraMateriales:Aluminio Anodizado, Cobre, Acero Inoxidable, Fibra de Vidrio, Termoplástico Estabilizado UVSoporte:Fijación a mástil mediante abarcones "Incluídos"Ubicación / Instalación:Exterior - MástilRango Frecuencia A:25.5 - 30 MHz No precisa ajusteDimensiones L:Total 7.36 m / 4 Elem. Fibra 6.85 mSección Mástil:35-54 mmCB-27MHzdone10m-Hamdone
