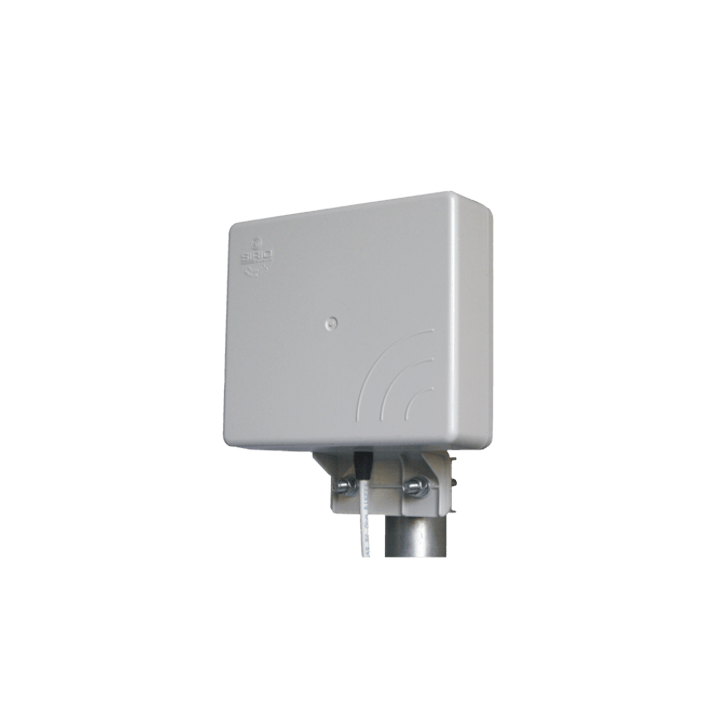

SIRIO SMP4G-LTE ANTENA PANEL HI GAIN 790 - 2700 MHz



Sustituye al modelo SMP918-9

Antena direccional tipo panel. 9 dBi. Nueva versión optimizada. Rango de frecuencias 790 - 960 & 1700 - 2700 MHz. Especial para aplicaciones y sistemas GSM - 2G, 3G, 4G, LoRa, LTE, UTMS, DEC & WLAN. Potencia máxima 30 Watt. 790-960 MHz.

CARACTERISTICAS

Antena base direccional (Mini Panel)
Panel muy compacto. Alta ganancia. 9 dBi (7dBi / 790-960 MHz)
Permite su fijación a mástil o pared.
Especial para aplicaciones 4G LTE, GSM, LoRa, DCS, UMTS y WLAN 2.4
Encapsulada en termoplástico anti UV.
Apta para interior y exterior

Potencia Máxima: 30W - 790-960 MHz
Potencia Máxima: 15W - 1710-1880 MHz
Potencia Máxima: 10W - 1920-2170 MHz
Potencia Máxima: 10W - 2300-2700 MHz

Cable 30cm CO100
Conector SMA Macho

DATOS ELECTRICOS

Rango de Frecuencias: 790-960 MHz & 1700-2700 MHz
Impedancia: 50 Ohm
SWR < 2
Polarización: Lineal vertical
Radiación (Plano H): -3 dB = 63° a 875 MHz
Radiación (Plano H): -3 dB = 60° a 1940 MHz
Radiación (Plano H): - 3 dB = 50° a 2500 MHz
Radiación (Plano E): -3 dB = 115° a 875 MHz
Radiación (Plano E): -3 dB = 100° a 1940 MHz
Radiación (Plano E): -3 dB = 48° a 2500 MHz
Angulo de Radiación: 0°
Relación delante detras: = 12 dB @ 790-960 MHz
Relación delante detras: = 16 dB @ 1710-1880 MHz
Relación delante detras: = 20 dB @ 1920-2170 MHz
Relación delante detras: = 10 dB @ 2300-2700 MHz

CARACTERISTICAS MECANICAS

Materiales: Termoplástico RAL7035 estavilizado UV & Acero galbanizado
Carga al viento para 150 Km/h: 40N
Resiste vientos hasta 180 Km/h
Superficie de fricción: 0.02m2
Rango de temperatura: - 40ºC hasta + 80º C
Dimensiones: 154 x 134 x 46 mm
Peso: 500 gr
Compatible mástil seción: 25 - 42 mm

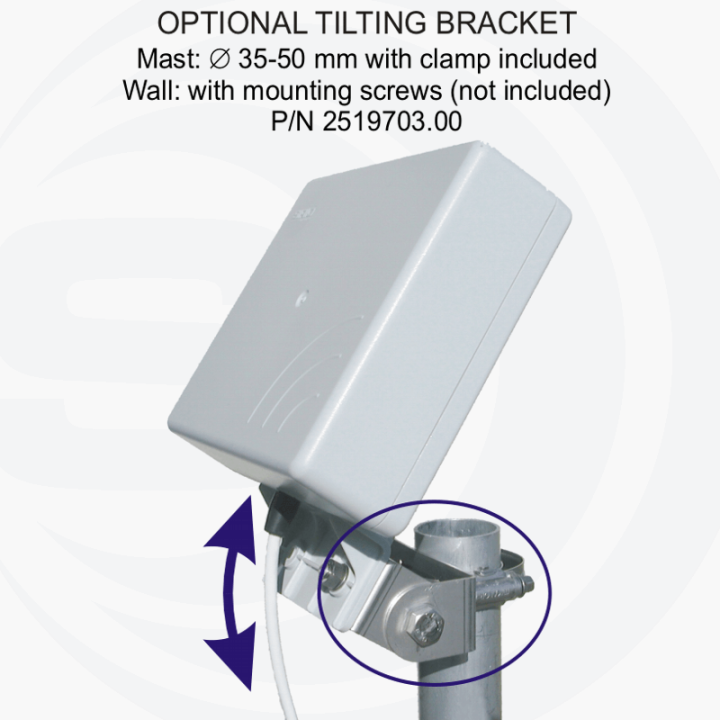

Soporte inclinable TTB-SMP (Opcional)
