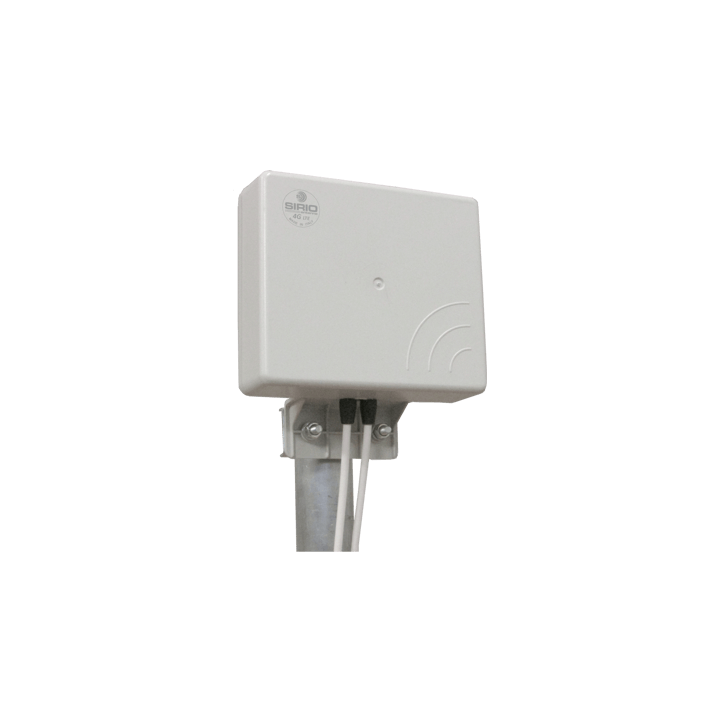

SIRIO SMP4G-LTE MiMo ANTENA PANEL 900, 1710 & 2700 MHz



Antena direccional tipo panel. Dos antenas en un mismo cuerpo. Para frecuencias GSM - 2G, 3G, 4G, LoRa, LTE, UTMS & DEC. Gama de frecuencias 790 - 960 & 1700 - 2700 MHz. Potencia recomendada máxima 20 W.


CARACTERISTICAS

• Antena base direccional (Mini Panel)
• Panel muy compacto. Boble banda.
• 2 elementos de banda ancha en un solo cuerpo
• Alta calidad en PCB y protección contra Ultra Violeta
• Especial para 4G LTE & systemas MiMo
• Apta para interior y exterior

P/N 2111403.00 SMP 4G LTE MiMo

DATOS ELECTRICOS


• Rango Frec.: 2X (790 - 960 MHz & 1700 - 2700 ) MHz
• Impedancia: 50 Ohm
• Radiación (Plano H): beamwidth @ -3 dB = 63° a 875; 60° a 1940 MHz 50° a 2500 MHz
• Radiación (Plano E): beamwidth @ -3 dB = 115° a 875; 100° a 1940 MHz 48° a 2500 MHz
• Angulo de Radiación: 0°
• Relación delante detras: = 10 dB @ 790-960 MHz

• Relación delante detras: = 15 dB @ 1.71-2.7 GHz
• Coeficionete de correlación: < 0.1 for all bands
• Aislamineto Elementos: = 10 dB @ 790-960 MHz
• Aislamineto Elementos: = 15 dB @ 1.71-2.7 GHz
• Polarización: Lineal Vertical
• Ganancia: 5 dBi @ 790-960 MHz

• Ganancia: 8 dBi @ 1.71-2.7 GHz

• SWR en extremos: < 2.0
• Potencia Máxima (CW) @ 30°C: 20 Watts 790-960 MHz
• Potencia Máxima (CW) @ 30°C: 8 Watts @ 1.71-2.7 GHz

• Cable Tipo / Longitud: 2x RG316 / 30cm Connector: 2x SMA Macho

DATOS MECANICOS

• Cuerpo RAL 7035 gris UV termoplástico estabilizado
• Soporte y tornillería: Acero Galvanizado
• Carga al viento / resistenci: 40 N @ 150 Km/h / 180 Km/h
• Superficie de fricción: 0.02 m²
• Dimensioes: 154 x 134 x 46 mm (Sin Soporte)
• Peso: 400 gr
• Rango de temperatura: de -20° C a +80° C

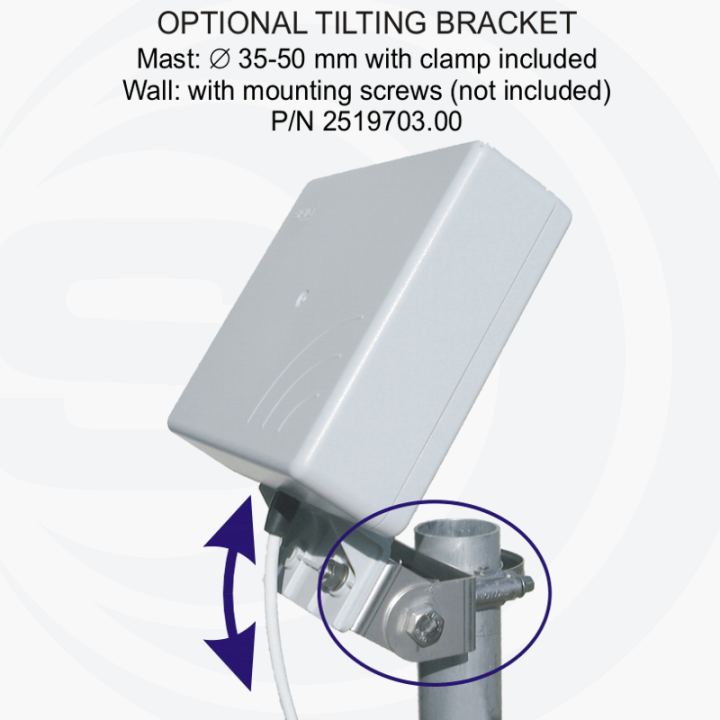

• Opciones de sujeción: Mast: Ø 25-42 mm / Directo a la pared (dos tacos y 2 tornillos) no incluidos
