MAT-TUNER MAT-600A

ACOPLADOR UNIVERSAL

Sintonizador de antena automático universal de alta potencia SSB de 1,8-54 MHz y 600 W, CC 12-14 V para radios de onda corta

MAT-TUNER mAT-600A 1.8-500MHz 600W SSB High Power Universal Automatic Antenna Tuner

DC 12-14V for Shortwave Radios

Descripción:

– El mAT-600A es un sintonizador de antena automático universal de alta potencia, compatible con prácticamente todos los transceptores y amplificadores lineales. Admite una potencia máxima de RF de 600 vatios (SSB) y opera en un rango de frecuencia de 1,8 a 54 MHz. Su funcionamiento es extremadamente sencillo: su panel frontal solo contiene un botón y tres indicadores luminosos.
– La unidad está fabricada con una carcasa de aluminio y un panel mecanizado por CNC, lo que combina un diseño robusto y atractivo con una portabilidad relativamente ligera.

Características:

– Sintonizador de antena universal. No requiere cable de datos dedicado. Compatible con la mayoría de las estaciones de radio de onda corta.
– La potencia máxima de RF alcanzable es de 600 W (SSB). La potencia de sintonización del sintonizador de antena es de 5-15 W.
– Cubre el rango de frecuencias de radioaficionado de 1,8 MHz a 50 MHz.
– El sintonizador de antena cuenta con una sola tecla de sintonización [TUNE] en la parte frontal. Cuando la radio esté sintonizada correctamente para la transmisión, manténgala pulsada durante 1 segundo para iniciar la sintonización.

Especificaciones:

– Modelo: mAT-600A
– Rango de frecuencia: 1,8 – 54 MHz
– Potencia de paso: ≤600 W (SSB)
– Potencia de sintonización: 5 – 15 W
– Tiempo de sintonización: ≤8 s (sintonización completa); 0,1 s (sintonización de memoria)
– Temperatura de funcionamiento: -10 °C ~ +60 °C
– Canal de almacenamiento: 16000
– Alimentación: CC 12 – 14 V; ≥1 A

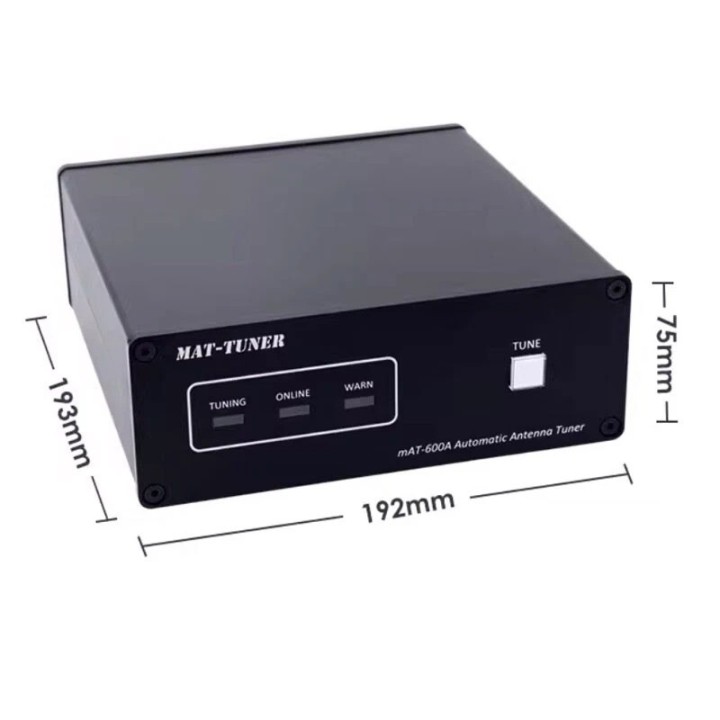

– Dimensiones del producto: 192 x 75 x 193 mm
– Peso neto: 1,9 kg

Pasos para la sintonización:

1. Ajuste la emisora de radio a la frecuencia deseada, la potencia de transmisión a 10 W y el modo a CW, FM, FSK o RTTY.
2. Si utiliza un amplificador lineal, póngalo en modo de paso y detenga la función de amplificación.
3. Mantenga pulsado el botón PTT del receptor de radio (el modo CW utiliza teclas eléctricas para transmitir), permitiendo que la radio envíe una onda portadora estable al sintonizador de antena.

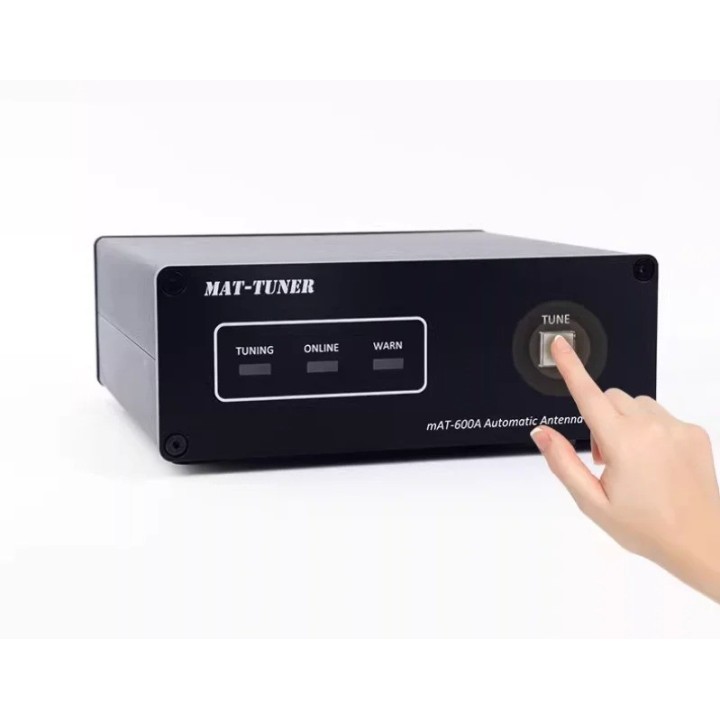

4. Mantenga pulsado el botón [TUNE] durante 1 segundo antes de soltarlo para iniciar la sintonización. El indicador luminoso "TUNING" del panel frontal se encenderá y, durante el proceso de sintonización, se emitirá un sonido fuerte.
5. Cuando el indicador luminoso "TUNING" se apague y el sintonizador de antena deje de emitir sonido, la sintonización se ha completado. Si el indicador "EN LÍNEA" está encendido, indica que la sintonización del sintonizador se realizó correctamente; si está apagado, indica que la sintonización ha fallado.
6. Si la sintonización es correcta, restablezca la alimentación y el modo de la radio a la configuración deseada. Si utiliza un amplificador lineal, puede configurarlo en modo de amplificación para poder transmitir con normalidad.
7. Si cambia la frecuencia de operación de la radio, repita los pasos 1 a 6 antes de la primera transmisión.

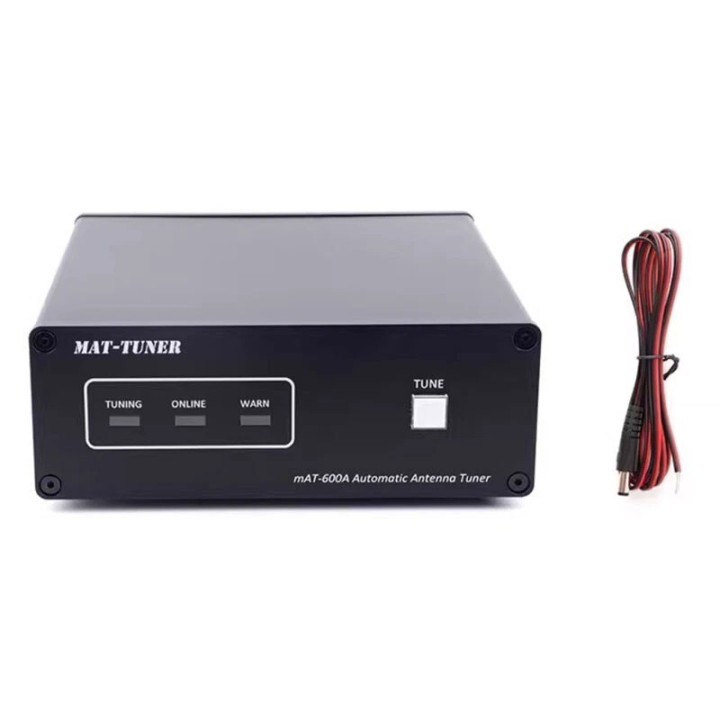

El paquete incluye:
– 1 sintonizador de antena
– 1 cable de alimentación de CC
